Таблица аналогов тензодатчиков
Характерные особенности:
Материал - конструкционная сталь.
Высокая стабильность.
Применение - автомобильные весы, автомобильные испытательные стенды и дугое электронное весовое оборудование.
Номинальная | Класс точности | Модель |
| 5 | N3 | H9C-N3-5K-9.3B |
| 10 | N3 | H9C-N3-10K-9.3B |
| 20 | N10 | H9C-N10-20K-9.3B |
| 30 | N10 | H9C-N10-30K-9.3B |
| 40 | N10 | H9C-N10-40K-9.3B |
| 50 | N10 | H9C-N10-50K-9.3B |
| 60 | N10 | H9C-N10-60K-9.3B |
| 75 | N10 | H9C-N10-75K-9.3B |
| 100 | N10 | H9C-N10-100K-9.3B |
| 150 | N10 | H9C-N10-150K-9.3B |
| 200 | N3 | H9C-N3-200K-9.3B |
| 250 | N3 | H9C-N3-250K-9.3B |
ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

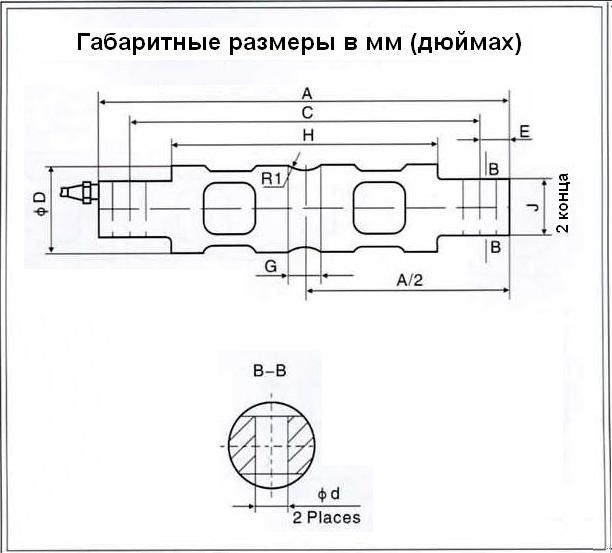

нагрузка/размеры | Собственный вес датчика, кг | Разеры, мм | ||||||||
| A | C | H | G | ØD | J | Ød | R1 | E | ||
| 5 - 10 Klb | 2.2 | 206.2 | 174.6 | 133.1 | 15.7 | 43.2 | 28.4 | 16.7 | 12.1 | 15.7 |
| 20 Klb | 3.8 | 206.2 | 174.6 | 133.1 | 21.3 | 49.5 | 28.4 | 16.7 | 12.1 | 15.7 |
| 30 -75 Klb | 9.5 | 260.4 | 215.9 | 165.1 | 25.4 | 76.2 | 60.2 | 26.9 | 25.4 | 22.4 |
| 90 - 100 Klb | 13.1 | 285.8 | 241.3 | 190.2 | 31.0 | 88.9 | 63.5 | 26.9 | 38.1 | 22.4 |
| 150 Klb | 15.5 | 285.8 | 241.3 | 190.2 | 31.0 | 99.1 | 71.1 | 26.9 | 38.1 | 22.4 |
| 200 - 250 Klb | 44.6 | 408.9 | 330.3 | 254.0 | 31.7 | 136.6 | 116.8 | 39.6 | 50.8 | 39.4 |
| Класс точности | OIML R60 C3 NTEP III, IIIL | N3 | Температ. отклонение чувствительности (%FS/10°С ) | 0.014 | 0.02 | ||
| Номинальная чуствительность (мВ/В) | 3.0±0.003 | Температ. отклонение нуля (%FS/10°С ) | 0.018 | 0.025 | |||
| Общая ошибка (%FS) | 0.02 | 0.03 | Диапазон термокомпенсации, °С | -10 -+40 | |||
| Нелинейность (%FS) | 0.017 | 0.03 | Рабочий диапазон температур, °С | -35 -+65 | |||
| Гистерезис (%FS) | 0.01 | Диапазон напряжения питания (В) | 5-12(DC) | ||||
| Ползучесть(%FS/30мин) | 0.02 | 0.03 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
Входное сопротивление (Ω) | 700±7 | Предельная нагрузка (%FS) | 150 | ||||
| Выходное сопротивление (Ω) | 700±7 | Разрушающая нагрузка(%FS) | 300 | ||||
| Сопротивление изоляции (MΩ) | ≥5000(50DVC) | Класс защиты по EN 60 529 | IP 67 | ||||
| Баланс нуля ( %РКП) | 1.0 | Длина кабеля, м | 9.3 | ||||
| Спецификация кабеля | 4-х жильный экранированный в ПВХ оплетке Ø 5 мм (5k-10k) Ø 8 мм (30k-250k) | ||||||
