• Бренд:
  • Модель:
    B9C
  • Гарантия:
    12 месяцев
$ 283.20

Осуществляем доставку по РБ

Цена указана с учетом с НДС

Таблица аналогов тензодатчиков

Характерные особенности:
Материал - нержавеющая сталь марки 17-4РН.
Высокая стабильность и защита от коррозии.
Применение - автомобильные весы, автомобильные испытательные стенды и дугое электронное весовое оборудование.


Номинальная
нагрузка, Klb

Класс точности

Модель

5 N3 B9C-N3-5K-9B
10 N10
B9C-N10-10K-9B
20
N10 B9C-N10-20K-9B
30
N10 B9C-N10-30K-9B
40
N10 B9C-N10-40K-9B
50
N10 B9C-N10-50K-9B
60
N10 B9C-N10-60K-9B
75
N10 B9C-N10-75K-9B
90
N10 B9C-N10-90K-9B
100 N10 B9C-N10-100K-9B
150 N3 B9C-N3-150K-9B
200 N3 B9C-N3-200K-9B
250 N3 B9C-N3-250K-9B


ПОДКЛЮЧЕНИЕ

Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

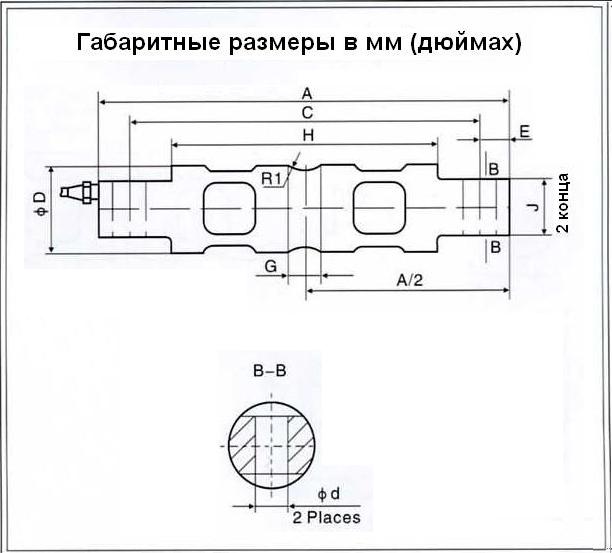

dimb9c--


нагрузка/размеры

Собственный вес датчика, кг
Разеры, мм
A C H G ØD J Ød R1 E
5 - 10 Klb 2.2 206.2 174.6 133.1
15.7
43.2
28.4
16.7
12.1
15.7
20 Klb
3.8 206.2
174.6
133.1
21.3 49.5 28.4
16.7
12.1
15.7
30 -75 Klb
9.5 260.4
215.9
165.1
25.4 76.2
60.2
26.9
25.4
22.4
90 - 100 Klb 13.1 285.8 241.3
190.2 31.0 88.9 63.5 26.9 38.1 22.4
150 Klb 15.5 285.8 241.3
190.2 31.0 99.1
71.1 26.9 38.1 22.4
200 - 250 Klb 44.6 408.9 330.3 254.0 31.7 136.6 116.8 39.6 50.8 39.4


Класс точностиN10
N3Температ. отклонение чувствительности (%FS/10°С )0.0140.02
Номинальная чуствительность (мВ/В)
3.0±0.003Температ. отклонение нуля (%FS/10°С )
0.0170.025
Общая ошибка (%FS)
0.020.03Диапазон термокомпенсации, °С-10 -+40
Нелинейность (%FS)0.0170.03Рабочий диапазон температур, °С-35 -+65
Гистерезис (%FS)0.01Диапазон напряжения питания (В)5-12(DC)
Ползучесть(%FS/30мин)
0.020.03Максимально допустимое напряжение питания (В)
18(DC)

Входное сопротивление (Ω)

700±7Предельная нагрузка (%FS)150
Выходное сопротивление (Ω)700±7Разрушающая нагрузка(%FS)300
Сопротивление изоляции (MΩ)≥5000(50DVC)Класс защиты по EN 60 529IP 67
Баланс нуля ( %РКП)
1.0Длина кабеля, м9


Спецификация кабеля4-х жильный экранированный в ПВХ оплетке Ø 5 мм (5k-10k) Ø 8 мм (30k-250k)
