• Бренд:
  • Модель:
    H3G
  • Гарантия:
    12 месяцев
$ 120.00

Осуществляем доставку по РБ

Цена указана с учетом НДС

Таблица аналогов тензодатчиков

Характерные особенности:
Принцип работы - сжатие и растяжение.
Материал - конструкционная сталь с никелевым покрытием.
Применение - подвесные, конверсионные, бункерные весы и другое электронное весовое оборудование.
Узлы встройки - HL-3-001/002, HL-3-003, Hl-3-004.

Номинальная
нагрузка

Класс Точность

Модель

50 кгС3H3G-C3-50kg-6B
100 кгС3H3G-C3-100kg-6B
250 кгС3H3G-C3-250kg-6B
500 кгС3H3G-C3-500kg-6B
1 тС3H3G-C3-1.0t-6B
2.5 тС3H3G-C3-2.5t-6B
5 тС3H3G-C3-5.0t-6B
7.5 тС3H3G-C3-7.5t-6B
50lbN10H3G-N10-50-6YB
75lbN10H3G-N10-75-6YB
100lbN10H3G-N10-100-6YB
150lbN10H3G-N10-150-6YB
200lbN10H3G-N10-200-6YB
250lbN10H3G-N10-250-6YB
300lbN10H3G-N10-300-6YB
500lbN10H3G-N10-500-6YB
750lbN10H3G-N10-750-6YB
1KlbN10H3G-N10-1K-6YB
1.5KlbN10H3G-N10-1.5K-6YB
2KlbN10H3G-N10-2K-6YB
2.5KlbN10H3G-N10-2.5K-6YB
3KlbN10H3G-N10-3K-6YB
5KlbN10H3G-N10-5K-6YB
10KlbN10H3G-N10-10K-6YB
15KlbN3H3G-N10-15K-6YB
20KlbN3H3G-N10-20K-6YB


ПОДКЛЮЧЕНИЕ

Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

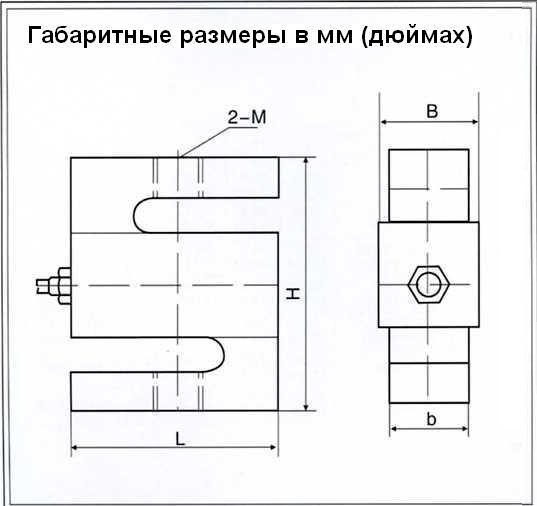

dim_h3g

нагрузка/размеры

Собственный вес датчика, кгРазмеры, мм
LHbBM
50 - 100 кг (50 - 300lb)0.750.863.512.716.08M8 (1/4-28UNF)
250 - 500 кг (0.5 - 1.5 Klb)0.850.863.519.0522.43M12 (1/2-20UNF)
1 т (2 - 2.5 Klb)0.950.863.525.428.78M12 (1/2-20UNF)
2.5 - 5 т (3 Klb)1.676.2101.625.428.78M20x1.5 (1/2-20UNF)
5 - 10 Klb1.676.2101.625.428.783/4-16UNF
7.5 т (15 Klb)3.1101.6139.731.7535.13M24x2 (1-14UNF)
20 Klb7.4127177.850.854.185/4-12UNF


Класс точностиC3N10N3

Номинальная чуствительность (мВ/В)
3.0±0.008Температ. отклонение нуля (%FS/10°С )
0.0170.02
Общая ошибка (%FS)
0.020.03Диапазон термокомпенсации, °С-10 -+40
Нелинейность (%FS)0.020.03Рабочий диапазон температур, °С-35 -+65
Гистерезис (%FS)0.01Диапазон напряжения питания (В)5-12(DC)
Ползучесть(%FS/30мин)
0.020.03Максимально допустимое напряжение питания (В)
18(DC)

Входное сопротивление (Ω)

430±60Предельная нагрузка (%FS)150
Выходное сопротивление (Ω)350±3.5Разрушающая нагрузка(%FS)300
Сопротивление изоляции (MΩ)≥5000(50DVC)Класс защиты по EN 60 529IP 67
Баланс нуля ( %РКП)
1.0Длина кабеля, м6
Температ. отклонение чувствительности (%FS/10°С)0.0140.02Спецификация кабеля4-х жильный экранированный в Ø 5 мм в ПВХ оплетке
