Характерные особенности:
Принцип работы - сжатие и растяжение.
Материал - конструкционная сталь с никелевым покрытием.
Класс точности - С3.
Применение - подвесные, бункерные, конверсионные весы и другие электронное весовое оборудование.
Номинальная | Модель |
| 1 | H3E-C2-1.0t-0.5B |
| 2 | H3E-C2-2.0t-0.5B |
| 3 | H3E-C2-3.0t-0.5B |
| 5 | H3E-C2-5.0t-0.5B |
| 7.5 | H3E-C2-7.5t-0.5B |
| 10 | H3E-C2-10t-0.5B |
| 15 | H3E-C2-15t-0.5B |
ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

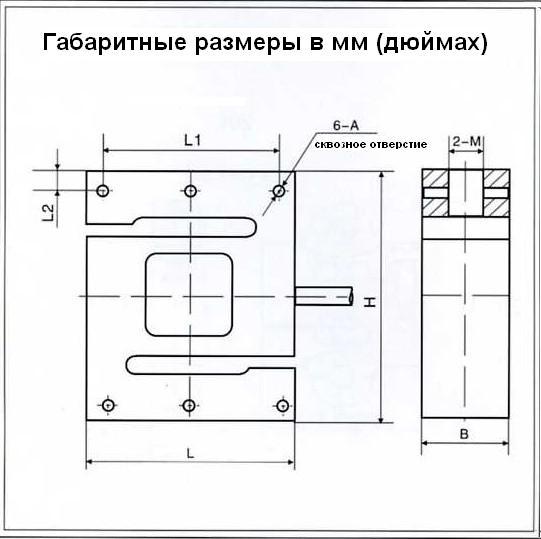

нагрузка/размеры | Собственный вес датчика, кг | Размеры, мм | ||||||
| L | H | B | M | A | L1 | L2 | ||
| 1 - 5 т | 1.6 | 70 | 106 | 30 | М16 | M6 | 50 | 10.5 |
| 7.5 - 15 т | 120 | 180 | 50 | М30 | M8 | 90 | 15 | |
| Класс точности | С2 | Температ. отклонение чувствительности (%FS/10°С ) | 0.02 | |||
| Номинальная чуствительность (мВ/В) | 2.0±0.002 | Температ. отклонение нуля (%FS/10°С ) | 0.02 | |||
| Общая ошибка (%FS) | 0.02 | Диапазон термокомпенсации, °С | -10 -+40 | |||
| Нелинейность (%FS) | 0.017 | Рабочий диапазон температур, °С | -35 -+65 | |||
| Гистерезис (%FS) | 0.01 | Диапазон напряжения питания (В) | 5-12(DC) | |||
| Ползучесть(%FS/30мин) | 0.02 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
Входное сопротивление (Ω) | 400±30 | Предельная нагрузка (%FS) | 150 | |||
| Выходное сопротивление (Ω) | 350±3 | Разрушающая нагрузка(%FS) | 300 | |||
| Сопротивление изоляции (MΩ) | ≥5000(50DVC) | Класс защиты по EN 60 529 | IP 67 | |||
| Баланс нуля ( %РКП) | 1.5 | Длина кабеля, м | 0.5 | |||
| Спецификация кабеля | 4-х жильный экранированный Ø 5 мм в ПВХ оплетке | |||||
