• Бренд:
  • Модель:
    H3
  • Гарантия:
    12 месяцев

$ 169.86

Осуществляем доставку по РБ

Цена указана с учетом с НДС

Техническая спецификация

Таблица аналогов тензодатчиков


Характерные особенности:
Принцип работы - сжатие и растяжение.
Материал - конструкционная сталь с нивелевым покрытием.
Применение - подвесные, конверсионные, бункерные и другое электронное весовое оборудование.
Узлы встройки - HL-3-001/002, HL-3-003, Hl-3-004.

Номинальная
нагрузка

Класс Точность

Модель

25 кг С3 H3-C3-25kg-3B
50 кг С3 H3-C3-50kg-3B
100 кг С3 H3-C3-100kg-3B
150 кг С3 H3-C3-150kg-3B
200 кг С3 H3-C3-200kg-3B
250 кг С3 H3-C3-250kg-3B
300 кг С3 H3-C3-300kg-3B
500 кг С3 H3-C3-500kg-3B
600 кг С3 H3-C3-600kg-3B
750 кг С3 H3-C3-750kg-3B
1 т С3 H3-C3-1.0t-3B
1.5 т С3 H3-C3-1.5t-3B
2 т С3 H3-C3-2.0t-6B
2.5 т С3 H3-C3-2.5t-6B
3 т С3 H3-C3-3.0t-6B
5 т С3 H3-C3-5.0t-6B
7.5 т С3 H3-C3-7.5t-6B
10 т С3 H3-C3-10t-6B
15 т С3 H3-C3-15t-6B
20 т С3 H3-C3-20t-6B
25 т С3 H3-C3-25t-6B
30 т С3 H3-C3-30t-6B
100lb N10 H3-N10-100-6YB
150lb N10 H3-N10-150-6YB
200lb N10 H3-N10-200-6YB
250lb N10 H3-N10-250-6YB
300lb N10 H3-N10-300-6YB
500lb N10 H3-N10-500-6YB
750lb N10 H3-N10-750-6YB
1Klb N10 H3-N10-1K-6YB
1.5Klb N10 H3-N10-1.5K-6YB
2Klb N10 H3-N10-2.0K-6YB
2.5Klb N10 H3-N10-2.5K-6YB
3Klb N10 H3-N10-3K-6YB
5Klb N10 H3-N10-5K-6YB
10Klb N10 H3-N10-10K-6YB
15Klb N10 H3-N10-15K-6YB
20Klb N10 H3-N10-20K-6YB


 ПОДКЛЮЧЕНИЕ

Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

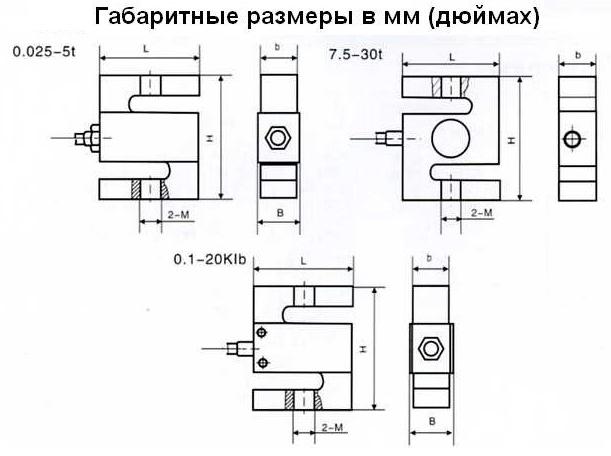

dim_h3


нагрузка/размеры

Собственный вес датчика, кг Размеры, мм
L H b B M
25 - 50 кг 0.6 50.8 76.2 12.7 14.5 M8
100 - 150 кг 0.8 50.8 76.2 19.0 20.8 M10x1.5
200 - 750 кг 0.8 50.8 76.2 19.0 20.8 M12x1.75
1 - 1.5 т 0.9 50.8 76.2 25.4 27.2 M12x1.75
2 - 5 т 1.5 76.2 76.2 25.4 27.2 M20x1.5
7.5 - 10 т 7.1 125 101.6 50 - M33x3
15 - 20 т 12.6 160 175 60 - M42x3
30 т - 190 200 80 - M42x3
100 - 300 lb 0.8 50.8 230 12.7 15.9 1/4-28UNF
0.5 - 1.5 Klb 0.8 50.8 63.5 19.05 22.25 1/2-20UNF
2 - 2.5 Klb 1.0 50.8 63.5 25.4 28.6 1/2-20UNF
3 Klb 1.5 76.2 101.6 25.4 28.6 1/2-20UNF
5 - 10 Klb 1.5 76.2 101.6 25.4 28.6 3/4-16UNF
15 Klb - 101.6 139.7 31.75 34.95 1-14UNF
20 Klb - 127 177.8 50.8 54 5/4-12UNF


Класс точностиOIML R60 C3N10Температ. отклонение чувствительности (%FS/10°С )0.014
Номинальная чуствительность (мВ/В)
2.0±0.0043.0±0.008Температ. отклонение нуля (%FS/10°С )
0.017
Общая ошибка (%FS)
0.02Диапазон термокомпенсации, °С-10 -+40
Нелинейность (%FS)0.02Рабочий диапазон температур, °С-35 -+65
Гистерезис (%FS)0.01Диапазон напряжения питания (В)5-12(DC)
Ползучесть(%FS/30мин)
0.02Максимально допустимое напряжение питания (В)
18(DC)

Входное сопротивление (Ω)

350±3.5Предельная нагрузка (%FS)150
Выходное сопротивление (Ω)350±3.5Разрушающая нагрузка(%FS)300
Сопротивление изоляции (MΩ)≥5000(50DVC)Класс защиты по EN 60 529IP 67
Баланс нуля ( %РКП)
1.51.0Длина кабеля, м3 (0.025-0.75т), 6 (1-30т), 6 (1-20Klb)


Спецификация кабеля4-х жильный экранированный в Ø 5 мм в ПВХ оплетке
