Характерные особенности:
Принцип работы - сжатие и растяжение.
Материал - нержавеющая сталь марки 17-4РН.
Применение - подвесные, конверсионные, бункерные весы и другое электронное весовое оборудование.
Узлы встройки - HL-3-001/002, HL-3-003, Hl-3-004.
Номинальная | Класс Точность | Модель |
| 50 кг | С3 | B3G-C3-50kg-6B |
| 100 кг | С3 | B3G-C3-50kg-6B |
| 250 кг | С3 | B3G-C3-50kg-6B |
| 500 кг | С3 | B3G-C3-50kg-6B |
| 1 т | С3 | B3G-C3-1.0t-6B |
| 2.5 т | С3 | HB3G-C3-1.0t-6B |
| 5.0 т | С3 | B3G-C3-1.0t-6B |
| 7.5 т | С3 | B3G-C3-1.0t-6B |
| 10 т | С3 | B3G-C3-1.0t-6B |
| 50lb | N3 | B3G-N3-50-6YB |
| 75lb | N3 | B3G-N3-75-6YB |
| 100lb | N10 | B3G-N10-100-6YB |
| 150lb | N10 | B3G-N10-150-6YB |
| 200lb | N10 | B3G-N10-200-6YB |
| 250lb | N10 | B3G-N10-250-6YB |
| 300lb | N10 | B3G-N10-300-6YB |
| 500lb | N10 | B3G-N10-500-6YB |
| 750lb | N10 | B3G-N10-750-6YB |
| 1Klb | N10 | B3G-N10-1K-6YB |
| 1.5Klb | N10 | B3G-N10-1.5K-6YB |
| 2Klb | N10 | B3G-N10-2.0K-6YB |
| 2.5Klb | N10 | B3G-N10-2.5K-6YB |
| 3Klb | N10 | B3G-N10-3K-6YB |
| 5Klb | N10 | B3G-N10-5K-6YB |
| 10Klb | N10 | B3G-N10-10K-6YB |
| 15Klb | N3 | B3G-N-15K-6YB |
| 20Klb | N3 | B3G-N3-20K-6YB |
ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

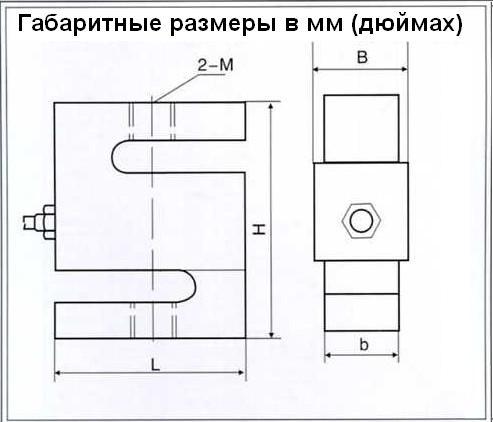

нагрузка/размеры | Размеры, мм | ||||
| L | H | b | B | M | |
| 50 - 100 кг (50 - 300lb) | 50.8 | 60.96 | 11.68 | 15.06 | M8 (1/4-28UNF) |
| 250 - 500 кг (0.5 - 1.5 Klb) | 50.8 | 60.96 | 11.68 | 21.41 | M12 (1/2-20UNF) |
| 1 т (2 - 2.5 Klb) | 50.8 | 60.96 | 24.38 | 27.76 | M12 (1/2-20UNF) |
| 2.5 - 5 т (3 Klb) | 76.2 | 99.06 | 24.38 | 27.76 | M20x1.5 (1/2-20UNF) |
| 5 Klb | 76.2 | 99.06 | 24.38 | 27.76 | 3/4-16UNF |
| 5 т (10Klb) | 74.68 | 99.06 | 30.74 | 38.12 | M20x1.5 (3/4-16UNF) |
| 7.5 т (15 Klb) | 87.38 | 139.7 | 37.08 | 40.46 | M24x2 (1-14UNF) |
| 10 т (20 Klb) | 112.78 | 177.8 | 42.93 | 46.31 | M30x2 (5/4-12UNF) |
| Класс точности | OIML R60 C3 | NTEP III, IIIl | N3 | Температ. отклонение чувствительности (%FS/10°С ) | 0.014 | 0.02 | |
| Номинальная чуствительность (мВ/В) | 3.0±0.008 | Температ. отклонение нуля (%FS/10°С ) | 0.017 | 0.02 | |||
| Общая ошибка (%FS) | 0.02 | 0.03 | Диапазон термокомпенсации, °С | -10 -+40 | |||
| Нелинейность (%FS) | 0.02 | 0.03 | Рабочий диапазон температур, °С | -35 -+65 | |||
| Гистерезис (%FS) | 0.01 | Диапазон напряжения питания (В) | 5-12(DC) | ||||
| Ползучесть(%FS/30мин) | 0.02 | 0.03 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
Входное сопротивление (Ω) | 430±3.5 | Предельная нагрузка (%FS) | 150 | ||||
| Выходное сопротивление (Ω) | 350±3.5 | Разрушающая нагрузка(%FS) | 300 | ||||
| Сопротивление изоляции (MΩ) | ≥5000(50DVC) | Класс защиты по EN 60 529 | IP 67 | ||||
| Баланс нуля ( %РКП) | 1.0 | Длина кабеля, м | 6 | ||||
| Спецификация кабеля | 4-х жильный экранированный в Ø 5 мм в ПВХ оплетке | ||||||
