• Бренд:
  • Модель:

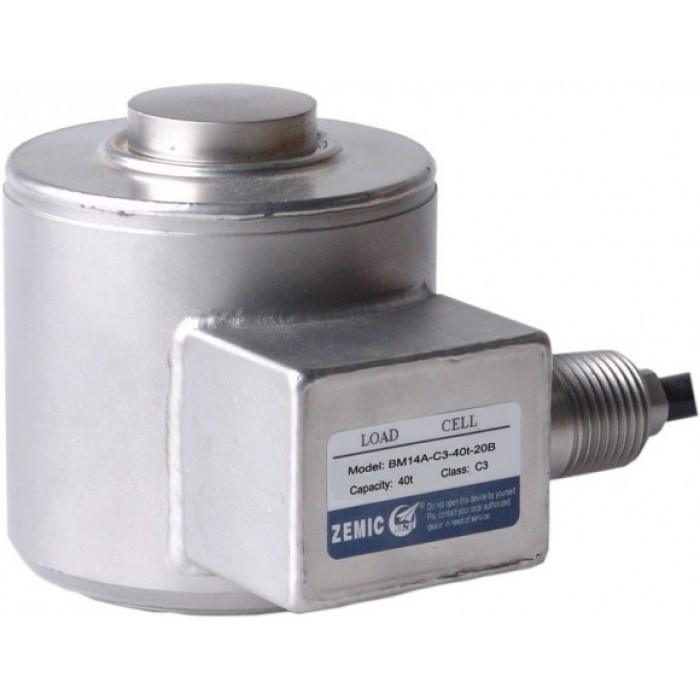

    BM14A
  • Гарантия:
    12 месяцев

$ 468.00

Осуществляем доставку по РБ

Цена указана с учетом НДС

Техническая спецификация

Таблица аналогов тензодатчиков

Характерные особенности:

Материал - нержавеющая сталь марки 17-4РН.
Полная герметичность.
Защита от молний - до 10000В, автомотическое восстановление.
Применение - автомобильные, бункерные весы, другое электронное весовое оборудование.
Узлы встройки: BY-14-101

Номинальная
нагрузка

Точность

Модель

Собственные вес датчика, кг

10 тC3BM14A-C3-10t-10B-SC3.3
25 тC3BM14A-C3-25t-10B-SC4.2
40 тC3BM14A-C3-40t-10B-SC7.7
60 тC3BM14A-C3-60t-10B-SC8.0
100 тC3BM14A-C3-100t-10B-SC17.0
25 KlbN10BM14A-N10-25K-9YB3.3
50 KlbN10BM14A-N10-50K-9YB4.2
100 KlbN10BM14A-N10-100K-9YB7.7
200 KlbN10BM14A-N10-200K-9YB17.0


ПОДКЛЮЧЕНИЕ

Зеленый Питание (+) Черный Питание (-) Белый Сигнал (+) Красный Сигнал (-) Прозрачный (Экран)

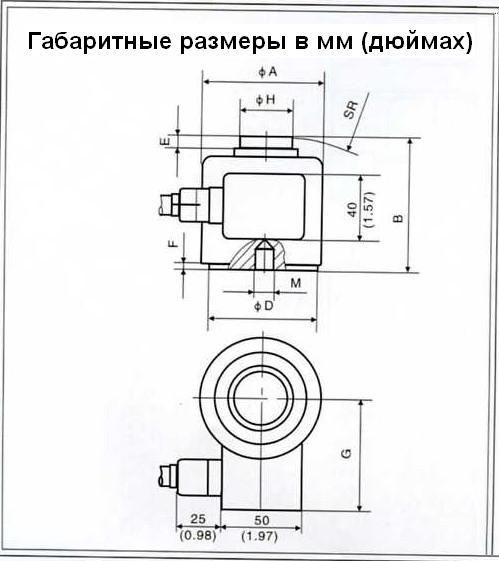

dimbm14a----


нагрузка/размеры

ABCDEFGHMSR
10 - 25 т7382.512586.51.86431.8M12x1.75152
25 - 50 Klb1/2-20UNF
40 - 60 т1051273482.58.011.08758.7M20x2.5152
100 Klb3/4-16UNF
100 т152.4184.272.3123.823.621.8108.279.2M20x2.5432
200 Klb3/4-16UNF


Класс точностиOIML R60 C3Температ. отклонение чувствительности (%FS/10°С )0.014
Номинальная чуствительность (мВ/В)2.0±0.002Температ. отклонение нуля (%FS/10°С )0.017
Общая ошибка (%FS)
0.02Диапазон термокомпенсации, °С-10 -+40
Нелинейность (%FS)0.017Рабочий диапазон температур, °С-35 -+65
Гистерезис (%FS)0.01Диапазон напряжения питания (В)5-12(DC)
Ползучесть(%FS/30мин)0.02Максимально допустимое напряжение питания (В)18(DC)

Входное сопротивление (Ω)

450±5Предельная нагрузка (%FS)150
Выходное сопротивление (Ω)480±5Разрушающая нагрузка(%FS)300
Сопротивление изоляции (MΩ)≥5000(50DVC)Класс защиты по EN 60 529IP 68
Баланс нуля ( %РКП)1.0Длина кабеля, м10 (10т), 20 (25-100т), 9 (50К-200K)


Спецификация кабеля4-х жильный экранированный в Ø 7.5 мм в ПВХ оплетке
