• Бренд:
  • Модель:
    H9N
  • Гарантия:
    12 месяцев

$ 218.40

Осуществляем доставку по РБ

Цена указана с учетом с НДС

Техническая спецификация

Таблица аналогов тензодатчиков

Характерные особенности:
Материал - конструкционная сталь.
Применение - транспортные, платформенные весы и дугое электронное весовое оборудование.


Номинальная
нагрузка, Klb

Модель

Собственный вес датчика, кг

25 H9N-N10-25K-9B 2.4
40 H9N-N10-25K-9B 8.9
50 H9N-N10-25K-9B 9.5
60
H9N-N10-25K-9B 9.5
75
H9N-N10-25K-9B 9.7
100
H9N-N10-25K-9B 13.2
125 H9N-N10-25K-9B 13.2
150 H9N-N10-25K-9B -
200 H9N-N10-25K-9B -


ПОДКЛЮЧЕНИЕ

Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

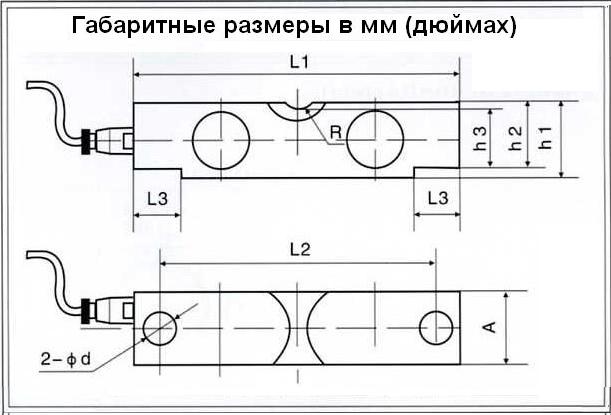

dimh9n00


нагрузка/размеры

L1 L2
L3 h1 h2 h3 A d R
10 - 25 Klb 197 165 35 49.3 43.2
41.4 43
17.3 19.1
30 - 40 Klb
260.4 216
49 62
53.3 50.8 49.3
20.6
25.4
50 -75 Klb
260.4 216
49 74.7
67.3 64.5
62
26.9
25.4
100 - 125 Klb 387.4 324 79.5 98 87.1 83.8 73.7 41.2 38.1
150 - 200 Klb 489 387.4 127.8 147.3 130.1 112.8 96.5 41.2 50.8


Класс точностиNTEP III, IIIL
Температ. отклонение чувствительности (%FS/10°С )0.014
Номинальная чуствительность (мВ/В)
3.0±0.003Температ. отклонение нуля (%FS/10°С )
0.017
Общая ошибка (%FS)
0.02Диапазон термокомпенсации, °С-10 -+40
Нелинейность (%FS)0.017Рабочий диапазон температур, °С-35 -+65
Гистерезис (%FS)0.01Диапазон напряжения питания (В)5-12(DC)
Ползучесть(%FS/30мин)
0.03Максимально допустимое напряжение питания (В)
18(DC)

Входное сопротивление (Ω)

700±7Предельная нагрузка (%FS)150
Выходное сопротивление (Ω)700±7Разрушающая нагрузка(%FS)300
Сопротивление изоляции (MΩ)≥5000(50DVC)Класс защиты по EN 60 529IP 67
Баланс нуля ( %РКП)
1.5Длина кабеля, м9


Спецификация кабеля4-х жильный экранированный в ПВХ оплетке
