Таблица аналогов тензодатчиков

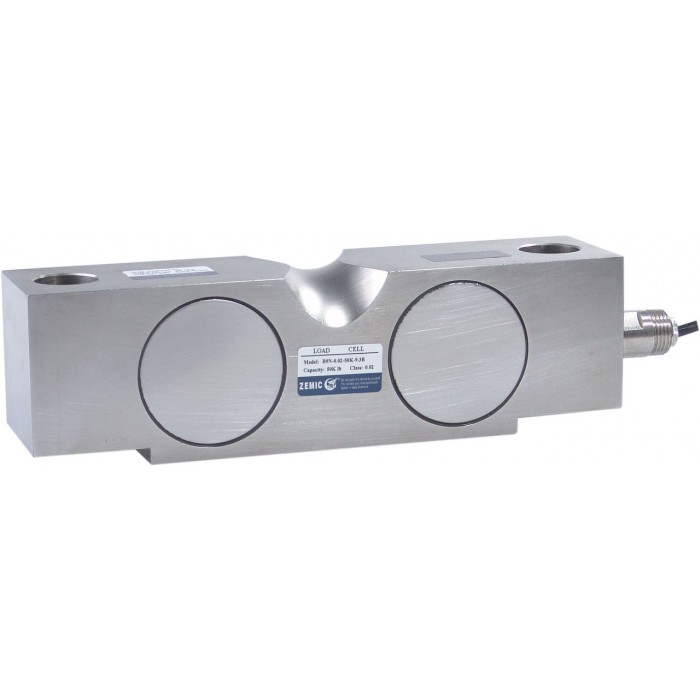

Характерные особенности:
Материал - нержавеющая сталь марки 17-4РН
Применение - транспортные, платформенные весы и дугое электронное весовое оборудование.
Номинальная | Модель | Собственный вес датчика, кг |
| 10 | B9N-N10-10K-9B | 2.4 |
| 15 | B9N-N10-10K-9B | 2.4 |
| 20 | B9N-N10-10K-9B | 2.4 |
| 25 | B9N-N10-10K-9B | 2.4 |
| 30 | B9N-N10-10K-9B | 8.9 |
| 40 | B9N-N10-10K-9B | 8.9 |
| 50 | B9N-N10-10K-9B | 9.5 |
| 60 | B9N-N10-10K-9B | 9.5 |
| 75 | H9N-N10-25K-9B | 9.5 |
| 100 | B9N-N10-10K-9B | 13.2 |
| 125 | B9N-N10-10K-9B | 13.2 |
ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)
нагрузка/размеры | L1 | L2 | L3 | h1 | h2 | h3 | A | d | R |
| 10 - 25 Klb | 197 | 165 | 35 | 49.3 | 43.2 | 41.4 | 43 | 17.3 | 19.1 |
| 30 - 40 Klb | 260.4 | 216 | 49 | 62 | 53.3 | 50.8 | 49.3 | 20.6 | 25.4 |
| 50 -75 Klb | 260.4 | 216 | 49 | 74.7 | 67.3 | 64.5 | 62 | 26.9 | 25.4 |
| 100 - 125 Klb | 387.4 | 324 | 79.5 | 98 | 87.1 | 83.8 | 73.7 | 41.2 | 38.1 |
| Класс точности | N3 | Температ. отклонение чувствительности (%FS/10°С ) | 0.014 | |||
| Номинальная чуствительность (мВ/В) | 3.0±0.003 | Температ. отклонение нуля (%FS/10°С ) | 0.017 | |||
| Общая ошибка (%FS) | 0.02 | Диапазон термокомпенсации, °С | -10 -+40 | |||
| Нелинейность (%FS) | 0.017 | Рабочий диапазон температур, °С | -35 -+65 | |||
| Гистерезис (%FS) | 0.01 | Диапазон напряжения питания (В) | 5-12(DC) | |||
| Ползучесть(%FS/30мин) | 0.03 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
Входное сопротивление (Ω) | 700±7 | Предельная нагрузка (%FS) | 150 | |||
| Выходное сопротивление (Ω) | 700±7 | Разрушающая нагрузка(%FS) | 300 | |||
| Сопротивление изоляции (MΩ) | ≥5000(50DVC) | Класс защиты по EN 60 529 | IP 67 | |||
| Баланс нуля ( %РКП) | 1.0 | Длина кабеля, м | 9 | |||
| Спецификация кабеля | 4-х жильный экранированный в ПВХ оплетке | |||||
