• Бренд:
  • Модель:

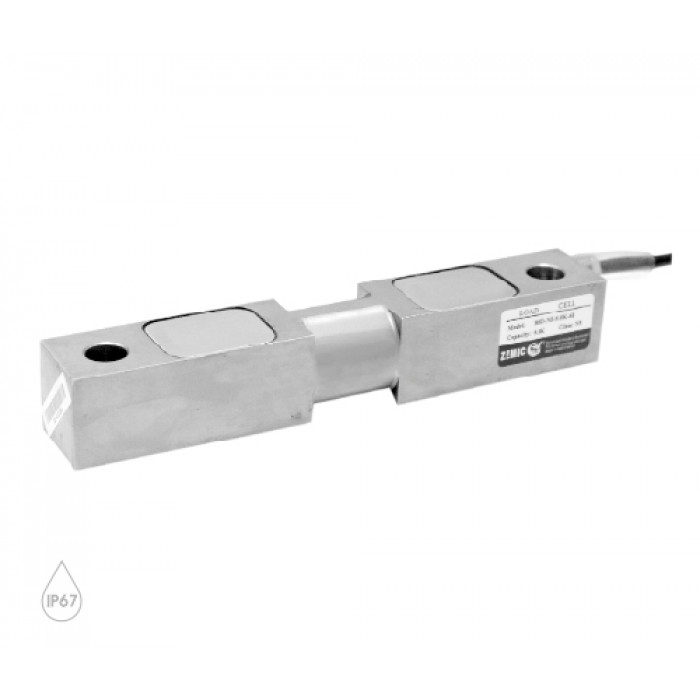

    B9D
  • Гарантия:
    12 месяцев
$ 228.00

Осуществляем доставку по РБ

Цена указана с учетом с НДС

Таблица аналогов тензодатчиков

Характерные особенности:
Материал - нержвеющая сталь марки 17-4РН.
Высокая стабильность и защита от коррозии.
Применение - автомобильные весы, автомобильные испытательные стенды и дугое электронное весовое оборудование.


Номинальная
нагрузка, Klb

Класс точности

Модель

1 N3 B9D-N3-1K-6B
1.5 N3 B9D-N3-1.5K-6B
2 N3 B9D-N3-2K-6B
2.5 N3 B9D-N3-2.5K-6B
4 N3 B9D-N3-4K-6B
5 N3 B9D-N3-5K-6B
10 N3 B9D-N3-10K-6B
15 N3 B9D-N3-15K-6B
20 N3 B9D-N3-20K-6B
25 N3 B9D-N3-25K-6B
35 N3 B9D-N3-35K-6B
50 N3 B9D-N3-50K-6B
75 N3 B9D-N3-75K-6B


ПОДКЛЮЧЕНИЕ

Красный Питание (+) Черный Питание (-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)



dimb9d--


нагрузка/размеры

Собственный вес датчика, кг
Разеры, мм
L L1 L2 L3 H h B D d
1 - 10 Klb 1.4 190.5 158.75 15.9 30.48 30.99 16.76 30.99 31.5 12.7
10 - 35 Klb 3.0 222.25 190.5 15.9 41.15 49.15 24.58 36.45 50.8 20.57
50 -75 Klb 12.1 342.9 292.1 25.4 82.55 74.68 37.34 61.98 75.95 33.32


Класс точностиN3Температ. отклонение чувствительности (%FS/10°С )0.02
Номинальная чуствительность (мВ/В)
3.0±0.008Температ. отклонение нуля (%FS/10°С )
0.027
Общая ошибка (%FS)
0.03Диапазон термокомпенсации, °С-10 -+40
Нелинейность (%FS)0.03Рабочий диапазон температур, °С-35 -+65
Гистерезис (%FS)0.02Диапазон напряжения питания (В)5-12(DC)
Ползучесть(%FS/30мин)
0.03Максимально допустимое напряжение питания (В)
18(DC)

Входное сопротивление (Ω)

700±7Предельная нагрузка (%FS)150
Выходное сопротивление (Ω)700±7Разрушающая нагрузка(%FS)300
Сопротивление изоляции (MΩ)≥5000(50DVC)Класс защиты по EN 60 529IP 67
Баланс нуля ( %РКП)
1.0Длина кабеля, м6


Спецификация кабеля4-х жильный экранированный в ПВХ оплетке Ø 5 мм
