• Бренд:
  • Модель:
    HM8
  • Гарантия:
    12 месяцев
$ 163.20

Осуществляем доставку по РБ

Цена указана с учетом с НДС

Таблица аналогов тензодатчиков

Характерные особенности:
Материал - конструкционная сталь с нивелевым покрытием.
Полностью герметичен.
Применение - транспортные, автомобильные, бункерные весы и другое весовое оборудование.
Узлы встройки: HY-8-101, HM-8-401.


Номинальная
нагрузка

Класс точночти

Модель

500 кг С3 HM8-C3-500kg-6.5B6
1.0 т С3 HM8-C3-1.0t-6.5B6
2.0 т С3 HM8-C3-2.0t-6.5B6
2.5 т С3 HM8-C3-2.5t-6.5B6
3.0 т С3 HM8-C3-3.0t-6.5B6
5.0 т С3 HM8-C3-5.0t-6.5B6
10 т С3 HM8-C3-10t-6.5B6
15 т С3 HM8-C3-15t-6.5B6
20 т С3 HM8-C3-20t-6.5B6
25 т С3 HM8-C3-25t-6.5B6
30 т С3 HM8-C3-30t-6.5B6
50 т С3 HM8-C3-50t-6.5B6


ПОДКЛЮЧЕНИЕ

Красный Питание (+) Желтый Питание (-) Голубой Сигнал (+) Белый Сигнал (-) Коричневый Сенсор (+) Черный Сенсор (-) Прозрачный (Экран)

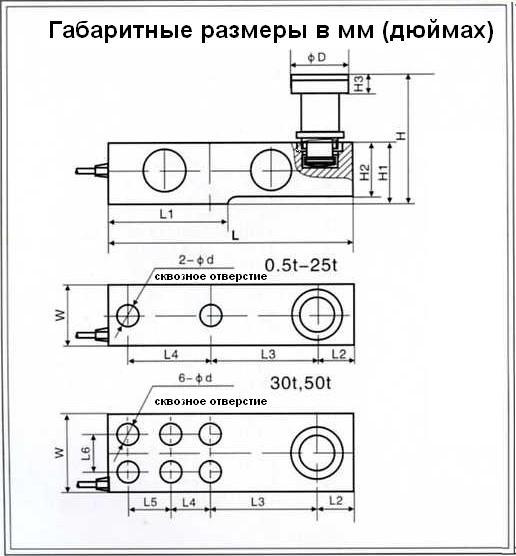

 dim hm8


нагрузка/размеры

H1 H2 H3 H D d W L L1 L2 L3 L4 L5 L6
0.5 - 2 т 43 37 5 57.9 35 13 37 203 95 22 98 64 - -
2.5 т 15
3 т 62.3 15
5 т 52 48 8 78.7 42 21 48 235 110 22 124 66 - -
10 - 15 т 67 60 12 127.7 57 28 60 279 133 32 140 82 - -
20 - 25 т 82.5 70 12 143.5 70 34 70 318 153 38 159 89 - -
30 т 115 90 18 174 70 26 96 374 189 44.5 181 76 51 46
50 т 143 100 28 213 85 29 105 416 210 48 196 92 56 52


Класс точностиC3Температ. отклонение чувствительности (%FS/10°С )0.014
Номинальная чувствительность (мВ/В)2.0±0.002Температ. отклонение нуля (%FS/10°С )
0.018
Общая ошибка (%FS)
0.02Диапазон термокомпенсации, °С-10 -+40
Нелинейность (%FS)0.02Рабочий диапазон температур, °С-35 -+65
Гистерезис (%FS)0.01Диапазон напряжения питания (В)5-12(DC)
Ползучесть(%FS/30мин)
0.02Максимально допустимое напряжение питания (В)
18(DC)

Входное сопротивление (Ω)

350±3.5Предельная нагрузка (%FS)150
Выходное сопротивление (Ω)350±3.5Разрушающая нагрузка(%FS)300
Сопротивление изоляции (MΩ)≥5000(50DVC)Класс защиты по EN 60 529IP 68
Баланс нуля (%FS)1.5Длина кабеля, м6.5


Спецификация кабеля6-ти жильный экранированный Ø 6.2 мм
