Техническая спецификация
Характерные особенности:
Материал - конструкционная сталь с никелевым покрытием.
Применение - электронные платформенные, бункерные весы и другое электронное оборудование.
Узлы встройки: HJ-8-201, BJ-8-202, HJ-8-203, BJ-8-205, HJ-8-208, HY-8-102, BY-8-104, HD-8-301, HM-8-402, BM-8-404.
Номинальная | Класс точночти | Модель | Собственный вес датчика, кг |
| 500 кг | С3 | H8C-C3-500kg-4B | 1.5 |
| 1.0 т | С3 | H8C-C3-1.0t-4B | 1.5 |
| 1.5 т | С3 | H8C-C3-1.5t-4B | 1.5 |
| 2.0 т | С3 | H8C-C3-2.0t-4B | 1.5 |
| 2.5т | С3 | H8C-C3-2.5t-6B | 2.3 |
| 3.0 т | С3 | H8C-C3-3.0t-6B | 2.3 |
| 5.0 т | С3 | H8C-C3-5.0t-6B | 2.3 |
| 10 т | С3 | H8C-C3-10t-6B | 4.0 |
| 1 Klb | N5 | H8C-N5-1.0K-6YB | 1.5 |
| 1.5 Klb | N5 | H8C-N5-1.5K-6YB | 1.5 |
| 2 Klb | N5 | H8C-N5-2K-6YB | 1.5 |
| 2.5 Klb | N5 | H8C-N5-2.5K-6YB | 1.5 |
| 3 Klb | N5 | H8C-N5-3K-6YB | 1.5 |
| 4 Klb | N5 | H8C-N5-4K-6YB | 1.5 |
| 5 KSE | N5 | H8C-N5-5KSE-6YB | 1.5 |
| 5 Klb | N5 | H8C-N5-5K-6YB | 2.3 |
| 7.5 Klb | N5 | H8C-N5-7.5K-6YB | 2.3 |
| 10 Klb | N5 | H8C-N5-10K-6YB | 2.3 |
| 20Klb | N5 | H8C-N5-20K-6YB | 4.0 |
ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание(-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

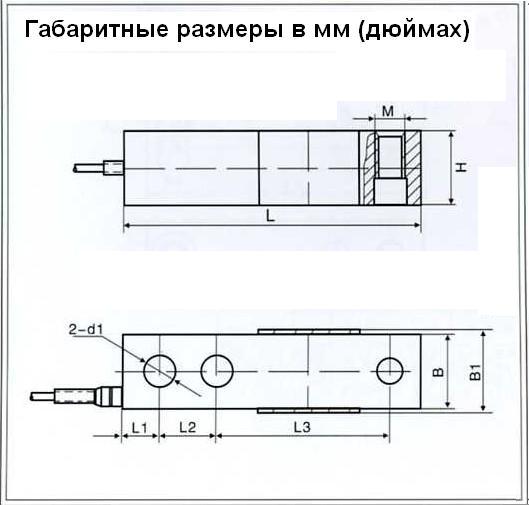

нагрузка/размеры | L | L1 | L2 | L3 | H | B | B1 | d1 | M |
| 0.5 - 2 т | 130 | 15.8 | 25.4 | 76.2 | 31.8 | 31.32 | 31.8 | 13.5 | M12x1.75 |
| 1 Klb - 5 KSE | 1/2-20UMF | ||||||||
| 2.5 - 5 т | 171.5 | 19.1 | 38.1 | 95.3 | 38.1 | 36.83 | 38.1 | 19.8 | M18x1.5 |
| 5 - 10 Klb | 3/4-16UMF | ||||||||
| 10 т | 222.3 | 25.4 | 50.8 | 120.7 | 50.8 | 49.53 | 50.8 | 26.92 | M24x2 |
| 20 Klb | 1-12UNF |
| Класс точности | OIML R60 C3 | NTEP III, IIIL | Температ. отклонение чувствительности (%FS/10°С ) | ≤±0.011 | ||
| Номинальная чувствительность (мВ/В) | 3.0±0.003 | Температ. отклонение нуля (%FS/10°С ) | ≤±0.015 | |||
| Общая ошибка (%FS) | ≤±0.020 | Диапазон термокомпенсации, °С | -10 -+40 | |||
| Ползучесть (%FS/30мин) | ≤±0.016 | Рабочий диапазон температур, °С | -35 -+65 | |||
| Предельная нагрузка (%FS) | 150 | Диапазон напряжения питания (В) | 5-12(DC) | |||
| Разрушающая нагрузка (%FS) | 300 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
Входное сопротивление (Ω) | 350±3.5 | Класс защиты по EN 60 529 | IP 67 | |||
| Выходное сопротивление (Ω) | 350±2 | Спецификация кабеля | 4-x жильный экранированный Ø 5мм | |||
| Сопротивление изоляции (MΩ) | ≥5000(50DVC) | Длина кабеля, м | 4 (0.5-2t), 6 (2.5-10t); 1- 20K) | |||
| Баланс нуля (%FS) | ≤1.0 | |||||
