Таблица аналогов тензодатчиков
Характерные особенности:
Материал - нержавеющая сталь марки 17-4PH.
Полностью герметичен.
Применение - электронные платформенные весы, автомобильные весы, бункерные весы, другое электронное весовое оборудование.
Узлы встройки: BJ-8-206, BJ-8-207, BM-8-406.
Номинальная | Класс точночти | Модель | Собственный вес датчика, кг |
| 500 кг | С3 | BM8H-C3-500kg-3B | 0.9 |
| 1.0 т | С3 | BM8H-C3-1.0t-3B | 0.9 |
| 2.0 т | С3 | BM8H-C3-2.0t-6B | 1.2 |
| 5.0 т | С3 | BM8H-C3-5.0t-6B | 2.3 |
| 500 кг | С3 | BM8H-C3-500kg-3B-A1 | 0.9 |
| 1.0 т | С3 | BM8H-C3-1.0t-3B-A1 | 0.9 |
| 2.0 т | С3 | BM8H-C3-2.0t-6B-A1 | 1.2 |
| 5.0 т | С3 | BM8H-C3-5.0t-6B-A1 | 2.3 |
| 1 Klb | N10 | BM8H-N10-1K-3B | 0.9 |
| 2.5 Klb | N10 | BM8H-N10-2.5K-3B | 0.9 |
| 4 Klb | N10 | BM8H-N10-4K-6B | 1.2 |
| 5 Klb | N10 | BM8H-N10-5K-6B | 1.2 |
| 10 Klb | N10 | BM8H-N10-10K-6B | 2.3 |
| 1 Klb | N10 | BM8H-N10-1K-3B-A1 | 0.9 |
| 2.5 Klb | N10 | BM8H-N10-2.5K-3B-A1 | 0.9 |
| 4 Klb | N10 | BM8H-N10-4K-6B-A1 | 1.2 |
| 5 Klb | N10 | BM8H-N10-5K-6B-A1 | 1.2 |
| 10 Klb | N10 | BM8H-N10-10K-6B-A1 | 2.3 |
A1 - датчик имеет токовый выход, сопротивление 1000 Ом
ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание(-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

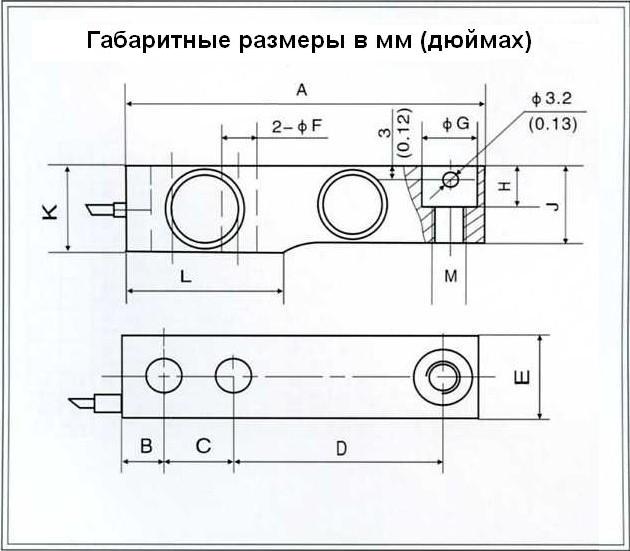

нагрузка/размеры | A | B | C | D | E | F | G | H | J | K | L | M |
| 0.5 т | 130 | 15.5 | 25.4 | 76.2 | 31.8 | 13 | 20.5 | 14,2 | 26.0 | 31.8 | 57.1 | M12x1.75 |
| 1 Klb | 1/2-20UNF | |||||||||||
| 1 т | 27.9 | M12x1.75 | ||||||||||
| 2.5 Klb | 1/2-20UNF | |||||||||||
| 2 т | 31.95 | 35.9 | M12x1.75 | |||||||||
| 4 - 5 Klb | 3/4-16UNF | |||||||||||
| 5 т | 172 | 19.1 | 38.1 | 95.3 | 38.0 | 20.5 | 30.2 | 20 | 40 | 44 | 76.2 | M20x2.5 |
| 10 Klb | 3/4-16UNF |
| Класс точности | OIML R60 C3 | NTEP III,IIIL | Температ. отклонение чувствительности (%FS/10°С ) | 0.014 | ||
| Номинальная чувствительность (мВ/В) | 2.0±0.02 | Температ. отклонение нуля (%FS/10°С ) | 0.018 | |||
| Общая ошибка (%FS) | 0.02 | Диапазон термокомпенсации, °С | -10 -+40 | |||
| Нелинейность (%FS) | 0.02 | Рабочий диапазон температур, °С | -35 -+65 | |||
| Гистерезис (%FS) | 0.01 | Диапазон напряжения питания (В) | 5-12(DC) | |||
| Ползучесть(%FS/30мин) | 0.02 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
Входное сопротивление (Ω) | 1000±10 | 350±3.5 | Предельная нагрузка (%FS) | 150 | ||
| Выходное сопротивление (Ω) | 1000±10 | 350±3.5 | Разрушающая нагрузка(%FS) | 300 | ||
| Сопротивление изоляции (MΩ) | ≥5000(50DVC) | Класс защиты по EN 60 529 | IP 68 | |||
| Нулевой сигнал (%FS) | ≤1.0 | Длина кабеля, м | 6(2t-5t, 4Klb-10Klb), 3(500kg-1t, 1Klb-2.5Klb) | |||
