Техническая спецификация
Таблица аналогов тензодатчиков
Характерные особенности:
Материал - нержавеющая сталь марки 17-4PH.
Полностью герметичен.
Применение - транспортные испытательные стенды, бункерные весы, напольные платформенные весы, другое весовое оборудование.
Узлы встройки: HJ-8-201, BJ-8-202, HJ-8-203, BJ-8-205, HJ-8-208, HY-8-102, BY-8-104, HD-8-301, HM-8-402, BM-8-404.
Номинальная | Класс точночти | Модель | Собственный вес датчика, кг |
| 500 кг | С3 | BM8D-C3-500kg-6B | 1.1 |
| 1.0 т | С3 | BM8D-C3-1.0t-6B | 1.1 |
| 2.0 т | С3 | BM8D-C3-2.0t-6B | 1.1 |
| 2.5 т | С3 | BM8D-C3-2.5t-6B | 1.8 |
| 3.0 т | С3 | BM8D-C3-3.0t-6B | 1.8 |
| 5.0 т | С3 | BM8D-C3-5.0t-6B | 1.8 |
| 7.5 т | С3 | BM8D-C3-7.5t-6B | 4.0 |
| 10.0 т | С3 | BM8D-C3-10.0t-6B | 4.0 |
| 1 Klb | N5 | BM8D-N5-1K-6B | 1.1 |
| 1.5 Klb | N5 | BM8D-N5-1.5K-6B | 1.1 |
| 2 Klb | N5 | BM8D-N5-2K-6B | 1.1 |
| 2.5 Klb | N5 | BM8D-N5-2.5K-6B | 1.1 |
| 7.5 Klb | N5 | BM8D-N5-7.5K-6B | 1.8 |
| 10 Klb | N5 | BM8D-N5-10K-6B | 1.8 |
| 15 Klb | N5 | BM8D-N5-15K-6B | 4.0 |
| 20 Klb | N5 | BM8D-N5-20K-6B | 4.0 |
| 2.5 KLE | N5 | BM8D-N5-2.5KLE-6B | 1.8 |
| 5 KSE | N5 | BM8D-N5-5KSE-6B | 1.1 |
ПОДКЛЮЧЕНИЕ
Красный Питание (+) Черный Питание(-) Зеленый Сигнал (+) Белый Сигнал (-) Прозрачный (Экран)

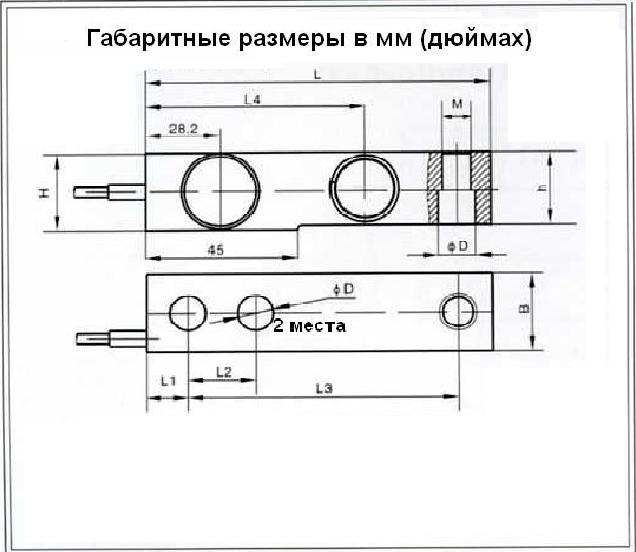

нагрузка/размеры | B | D | H | h | L | L1 | L2 | L3 | L4 | L5 | M |
| 1 Klb | 30.7 | 13.4 | 30.2 | 24.76 | 130 | 15.7 | 25.4 | 101.6 | 82.4 | 57.1 | 1/2-20UNF |
| 1.5 - 2 Klb | 26 | ||||||||||
| 2.5 Klb | 30.7 | 13.4 | 31.3 | 27 | 79.5 | ||||||
| 5 KSE | 27.95 | ||||||||||
| 0.5 т | 24.76 | M12x1.75 | |||||||||
| 1 т | 26 | ||||||||||
| 1.5 - 2 т | 27.95 | ||||||||||
| 2.5 KLE | 30.7 | 19.8 | 36.8 | 27 | 171.1 | 19 | 38.1 | 133.3 | 111.1 | 171.1 | 3/4-16UNF |
| 5 - 15 Klb | 31.95 | ||||||||||
| 2.5 - 5 т | 20.5 | M20x2.5 | |||||||||
| 20 Klb | 49.5 | 26.9 | 49.5 | 40 | 222.2 | 25.4 | 50.8 | 171.5 | 144 | 102 | 1-12UNF |
| 7.5 - 10 т | M24x2 |
| Класс точности | C3 | N5 | Температ. отклонение чувствительности (%FS/10°С ) | 0.014 | ||
| Номинальная чувствительность (мВ/В) | 3.0±0.008 | Температ. отклонение нуля (%FS/10°С ) | 0.018 | |||
| Общая ошибка (%FS) | 0.02 | Диапазон термокомпенсации, °С | -10 -+40 | |||
| Нелинейность (%FS) | 0.02 | Рабочий диапазон температур, °С | -35 -+65 | |||
| Гистерезис (%FS) | 0.01 | Диапазон напряжения питания (В) | 5-12(DC) | |||
| Ползучесть(%FS/30мин) | 0.02 | Максимально допустимое напряжение питания (В) | 18(DC) | |||
Входное сопротивление (Ω) | 350±3.5 | Предельная нагрузка (%FS) | 150 | |||
| Выходное сопротивление (Ω) | 350±3.5 | Разрушающая нагрузка(%FS) | 300 | |||
| Сопротивление изоляции (MΩ) | ≥5000(50DVC) | Класс защиты по EN 60 529 | IP 68 | |||
| Баланс нуля (%FS) | 1.0 | Длина кабеля, м | 6 | |||
| Спецификация кабеля | 4-х жильный экранированный в ПВХ оплетке | |||||
