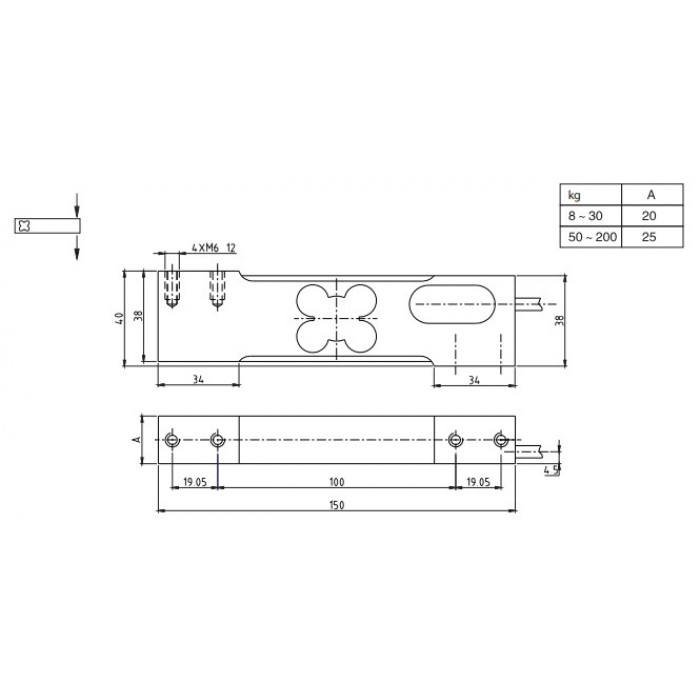

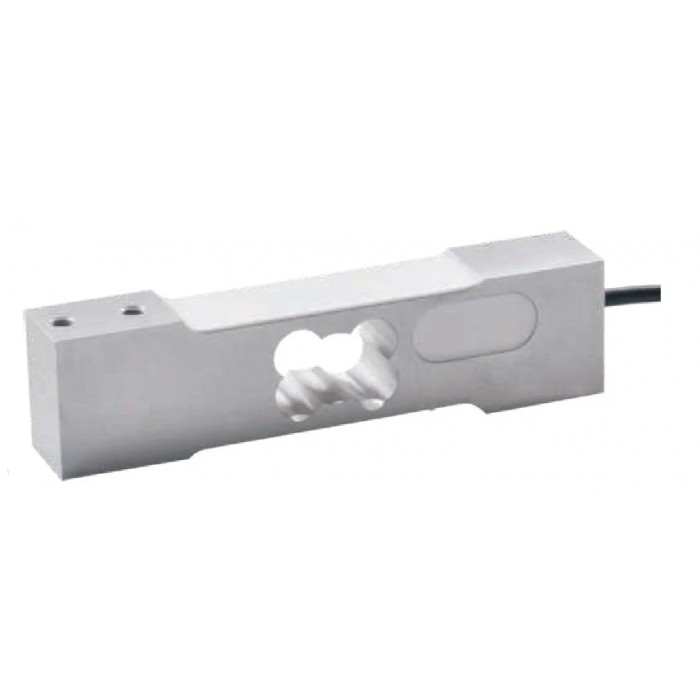

Тензодатчик платформенный алюминиевый KELI AMIB
- Гарантия:3 года
Датчики выпускаются по технической документации фирмы “KELI Electric Manufacturing (Ningbo) Co., Ltd”, Китай.
Датчики не содержат драгоценных металлов и вредных веществ, требующих специальных мер по их утилизации. Порядок утилизации определяет организация, эксплуатирующая датчики.
Назначение
Датчики предназначены для преобразования воздействующего на них веса измеряемой массы в нормированный электрический сигнал.
Устройство и принцип работы тензометрических датчиков.
Датчики состоят из упругого элемента, штуцера для ввода кабеля, тензорезисторов, соединенных по мостовой схеме, и элементов термокомпенсации и нормирования. Место наклейки тензорезисторов и место расположения элементов нормирования и термокомпенсации загерметизировано и (или) закрыто пластиной.
Измеряемое усилие, воздействующее через силовводящий узел на упругий элемент датчика, вызывает появление деформации в местах наклейки фольговых тензорезисторов. На диагональ питания подается питающее напряжение, с диагонали измерения снимается выходное напряжение. Деформация упругого элемента вызывает изменение сопротивления тензорезисторов, которое преобразуется мостовой электрической схемой в выходной сигнал.
Применение:
Платформенные весы.
Тип:
Сингл Поинт
Схема подключения
Номинальная нагрузка (Еmax) | 8,10,15,20,30,50,60,75,100,150,200кг |
Номинальная чувствительность (РКП) | 2,0±0,2 мВ/В |
Класс точности | С3 (OIML R60 C1-C5) |
Баланс ноля | ±1% |
Температурное отклонение чувствительности | ±0,02%/10°С |
Температурное отклонение ноля | ±0,02%/10°С |
Входное сопротивление | 404±15Ω |
Выходное сопротивление | 350±3Ω |
Сопротивление изоляции | >5000МΩ |
Диапазон термокомпенсации | -40...+50°С |
Рабочих диапазон температур | -40...+50°С |
Предельно допустимая нагрузка | 150% Еmax |
Разрушающая нагрузка | 200% Еmax |
Рекомендуемое напряжение питания | 10...12В |
Максимальное напряжение питания | 15В |
Класс защиты по ГОСТ 14254 | IP65 |
Материал корпуса: Алюминий | |
Кабель: Длина: Зм; Диаметр: 4мм(10-З0кг),6мм(50-100кг). | |
